當壓縮空氣從進口氣動調節閥A管進入氣動執行機構時，氣體推動兩端作直線運動，齒條帶動轉軸齒輪逆時針旋轉90度，閥門開啟。此時氣動執行器閥兩端的氣體由B噴嘴排出。否則，閥門關閉。在執行器推力的作用下，調節閥產生特定的位移或角度，直接調節流體的流量。

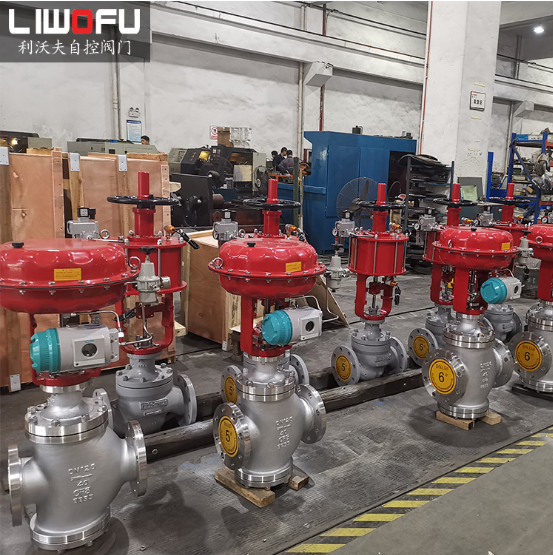

進口氣動調節閥產品特點

1、由于采用平衡閥芯結構，軸向不平衡力小，允許壓差大，穩定性好。

2、套筒更換性強，拆裝方便，維修方便。

3、全金屬閥芯結構適用于多種任務，達到IV級泄漏標準，軟密封閥芯達到VI級泄漏標準。

4、閥體根據流體力學原理設計，具有恒定截面積和低流阻流路，可調范圍寬，可調比50，額定值30%增加了。流量系數。

5、執行器采用多彈簧結構，高度減少30％。重量減輕30％。

6、波紋管密封控制閥完全密封活動閥桿，防止液體泄漏。

進口氣動調節閥用途

A、具有直角旋轉結構，可與閥門定位器配合使用，實現比例調節。V型閥芯額定流量系數大，適合各種調節。，調節比大，密封效果好，調節靈敏，體積小，可垂直安裝。適用于控制氣體、蒸汽、液體等介質。

B、為直角旋轉結構，由V型閥體、氣動執行機構、定位器等附件組成，具有Du特的幾乎等于百分比的流量特性。它采用雙軸承結構，啟動扭矩低，靈敏度和感應速度很好，具有很好的剪切能力。

C、氣動活塞執行器以壓縮空氣為動力源，曲柄臂因活塞的運動而旋轉90度，因此閥門可以自動開啟和關閉。它的組成部分是：調整螺栓、執行器箱、曲柄臂、氣缸體、氣缸軸、活塞、連桿、萬向軸。

D、氣動調節閥工作原理：氣動調節閥由執行機構和調節機構組成。執行器是控制閥的推力元件，它根據控制信號的壓力產生相應的推力，推動和移動調節機構。閥體是氣動調節閥的調節元件，它與調節介質直接接觸以調節流體流量。
